耐热性能好：导线在大电流传输时，会导致导线温度升高，高强度耐热铝合金线允许连续工作温度为150°c.因此，高强度耐热铝合金导线具备大电流传输能力。
抗拉强度高：高强度耐热铝合金线抗拉强度达到225MPa~248MPa ,采用高强度的加强芯能够提高导线的拉重比，并且在高温状态时铝部仍然可保持良好的高强度。能够满足跨江、跨河等特殊地区跨度大、强度高的要求。

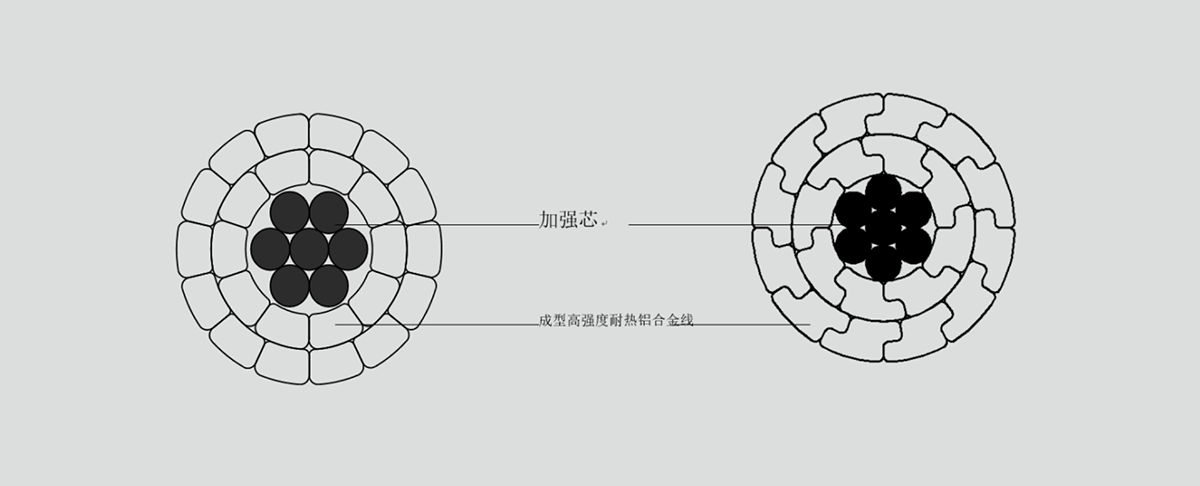

型线结构：使得导线表面光滑，紧密、不易结冰，减小导线外径。在同样覆冰厚度的情况下可以减轻导线负荷。同时釆用的高强度耐热铝合金型线使得绞线的整体抗拉强度提高很多，从而提高了导线的抗覆冰过裁能力,同时降低了风荷裁。
根据IEC定义，高强度耐热铝合金线型号表示为AT2 ,国内表示NRLH2 ,允许连续工作温度为 150°C,强度控制在225MPa~248MPa。其机理是通过对铝锭进行稀土元素合金化处理，添加一定量的锆和钇等元素，经熔炼静置处理后，采用连续炉外精炼工艺，使得铝合金再结晶，从而增强金属间结合力，提高了耐热性能,残余强度也满足了耐热铝合金的要求，在150°C温度下耐热铝合金的残余强度无明显下降，通过配方及工艺处理使得导电率无明显下降，保持高强度耐热铝合金丝的导电率达到55%IACS以上。
一般用于大跨越和重冰区等特殊场合
Q/TBZU 1耐热铝合金架空导线
GB/T 20141 -2006型线同心绞架空导线
IEC 62219:2002 型线同心绞架空导线
蜀ICP备17040052号
/
